搖床百科

用于選別細粒物料的重力選礦設備，搖床廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。我廠生產搖床歷史悠久，并不斷開發創新，從直條床面搖床基礎上發展到單曲波床面搖床（上世紀70年代）；到雙曲波床面搖床（上世紀90年代），使搖床的處理量、回收率和富集比都有大幅度的提高。國內主要產地在河南紅星，上世紀70年代河南紅星開始生產搖床，現在已經成為全球搖床的主要生產地。

搖床的用途

搖床可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石和煤。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.22毫米。

搖床主要結構

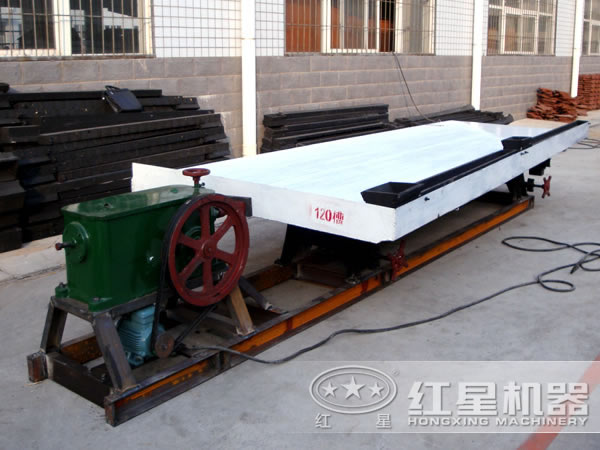

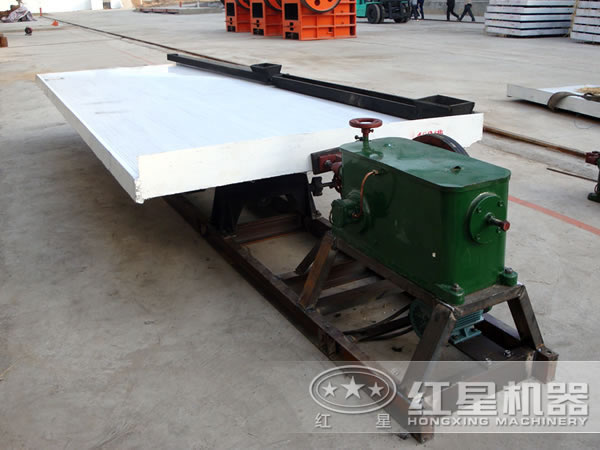

搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。搖床的電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之作上、下 運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。
