磨粉機、高壓懸輥磨粉機性能和工作原理

作者：紅星機器 發表于： 2010-12-14 17:06:47

楊帥軍老師 紅星技術工程師

獲取報價

磨粉設備應用廣泛種類也很多，性能和工作原理大致一樣，主要是根據加工的不同材料而有所不同。磨粉機、高壓懸輥磨粉機：高壓懸輥磨粉機是在多年從事高細制粉加工的經驗基礎上，潛心研制的新型磨粉設備，從而開創了工業磨粉低能耗的新紀元。

磨粉設備介紹

小編針對磨粉設備的適用范圍、工作原理、結構簡單介紹一下，具體如下：

1、高壓懸輥磨粉機適用范圍

高壓懸輥磨機用于粉碎重晶石、石灰石、陶瓷、礦渣等莫氏硬度不大于 9.3 級，濕度在6%以下的非易燃易爆的礦山、冶金、化工、建材等行業280多種物料的高細制粉加工，成品粒度在80-425目范圍調節。該機可通過添加特殊裝置，可生產出 30-80 目的粗粉。

2、磨粉機、高壓懸輥磨粉機工作原理

高壓懸輥磨主機內，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后，磨輥圍繞主軸旋轉，并在高壓彈簧與離心力的作用下，緊貼磨環滾動，其滾動壓力比同等動力條件下的雷蒙粉機高1.2倍，故產量大為提高。 當被磨物料進入磨腔后，由鏟刀鏟起送入磨輥與磨環之間進行碾壓，碾壓后的粉末隨鼓風機的循環風帶入分析機，合格細粉隨氣流入旋風集粉器即為成品，大顆粒物粒落回重磨。循環風返回鼓風機再重復以上過程，余風則進入袋式除塵器凈化。當磨輥與磨環達到一定磨損后，調整高壓彈簧長度，保持磨輥與磨環之間恒定碾壓力。從而保證穩定的產量與細度。

3、高壓懸輥磨粉機結構介紹

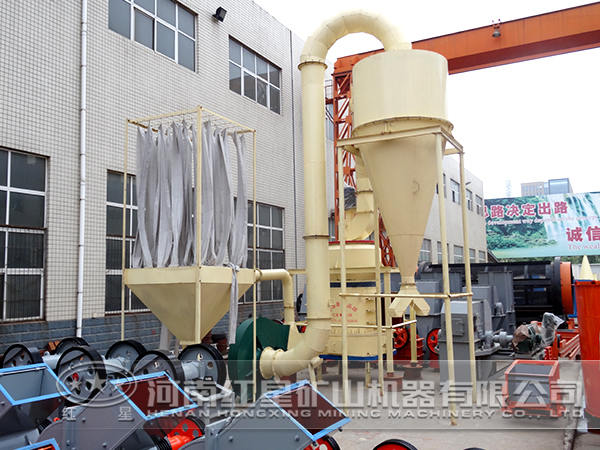

高壓懸輥磨主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。根據用戶需要也可配備破碎機、提升機、儲料倉，電磁振動給料機及電器控制柜等輔助設備。在主機中，磨輥組件通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯系，壓力彈簧在磨輥軸承室的懸臂外端面，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當電動機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時自轉。電動機通過傳動裝置帶動分析機葉輪旋轉，葉輪轉速越高，分選出的粉子越細。

強壓懸輥磨、高壓懸輥磨粉機性能特點：

1、高壓磨粉設備與其它磨機相比相同等動力條件下產量提高10-20%，磨輥對物料的碾壓力在高壓彈簧作用下提高 800-1200kg 。

2、強壓懸輥磨莫氏硬度小于9.3級的礦產物料均可加工粉碎。

3、高壓懸輥磨成品粒度范圍廣，粒徑粗可達0.613毫米(30目)，粒徑一般可達0.033毫米 (425目)，少部分物料細可達到0.013毫米(1000目)。

4、除塵效果完全達到國家粉塵排放標準。

5、分析機調整方便。

6、研磨裝置采用重疊式多級密封，密封性能良好。

高壓懸輥磨粉機使用注意事項：

1、建筑廠房時應考慮主機上方能吊掛1.5-2噸的起吊工具，供檢修使用。

2、主機與鼓風機必須水平放在鋼筋混泥土基礎上，旋風積粉器與除塵器可在設備裝好后在其支腳下面挖坑澆灌混泥土。

3、安裝時必須將各聯結管道的法蘭之間加密封墊。

河南紅星生產微粉磨、懸輥磨、直通磨、離心磨，客戶可以來公司實地考察，公司可以根據用戶是礦山企業、化工企業、水泥生產還是制砂生產等不同實際需求制定不同型號性能的產品，確保生產性價比高的產品，方便用戶投入使用！歡迎訂購！
