這里主要介紹礦山機械知識，今天和大家分享礦山機械里面粉磨機械（制粉設備）的工作原理、使用范圍等介紹。粉磨機械（粉磨機）是指排料中粒度小于3毫米的排料占總排料量50%以上的粉碎機械。這類機械通常按排料粒度的大小來分類：排料粒度為3～0.1毫米者稱為粗粉磨機械；排料粒度在0.1～0.02毫米之間者稱為細粉磨機械；排料粒度小于0.02毫米者稱為微粉碎機械或超微粉磨機械/高壓磨粉機。

粉磨機械（制粉設備）的操作方法有干法和濕法兩種。干法操作時物料在空氣或其他氣體中粉碎；濕法操作時物料則在水或其他液體中粉碎。粉磨機械（制粉設備）常與篩分或分級機械聯合工作。

在多種粉磨機械中，物料須靠粉磨機構和外加的傳遞動能或運載物料的媒介物的綜合作用才能粉碎，這種外加的媒介物通常稱為研磨介質。常用的粉磨機械/制粉設備有輪碾機、球磨機、擺式磨機、各種磨煤機、振動磨、砂磨機、高壓磨粉機、膠體磨/磨機等。

輪碾機是利用輥輪的重力，壓碎和碾碎物料的粗粉磨機械，粉碎機構為輥輪和碾盤。輪碾機在工作時，物料由碾盤中部送入，在刮板的推力或其自身的離心力作用下進入輥輪下方碾壓。承受多次碾壓后，合乎粒度要求的顆粒從碾盤周邊的篩孔漏下，粗大顆粒則返回輥輪下重受碾壓。它適于粉碎硅石和粘土等中硬度以下的物料，或作混合物料之用。

球磨機是在低速回轉的臥式筒體內，以鋼球為研磨介質粉磨物料的機械。筒體轉動時，裝于筒體內的鋼球和物料在離心力和摩擦力的作用下，被帶到一定高度后拋落或滾下，物料受鋼球產生的沖擊和研磨作用而粉碎。球磨機給料粒度在30毫米以下，排料粒度為0.5～0.043毫米,應用范圍很廣，能粉磨各種硬度的物料，如礦石、巖石、煤、長石、藥物和化工原料等。

在結構形式和工作原理上與球磨機相似的還有礫磨機、管磨機、棒磨機和自磨機等。這類以筒體為主要工作機構的磨機通常統稱為筒式磨機。

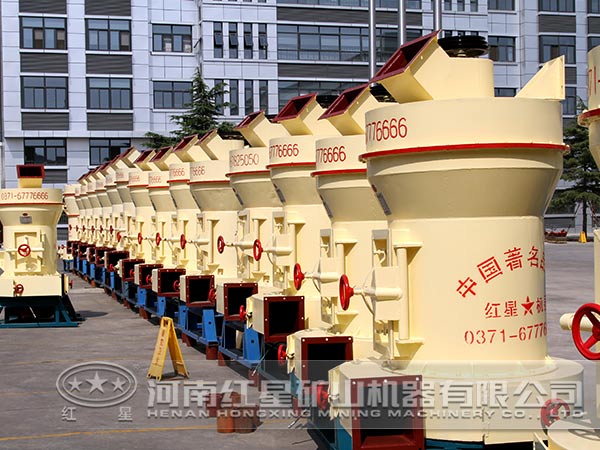

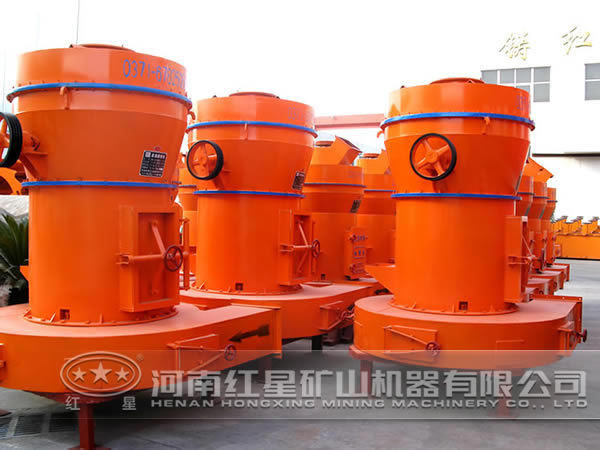

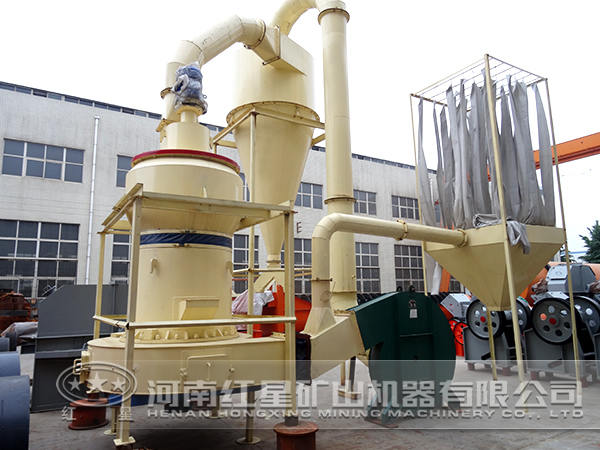

擺式磨機是利用擺動磨輥的擠壓和研磨作用，粉碎物料的細粉磨機械。擺式磨機的粉磨機構為懸掛著的磨輥和固定環形磨盤，故又稱懸輥式磨機。在旋轉主軸上端的梅花架上懸掛的3～5個磨輥，在離心力的作用下向外擺動，物料在磨輥與環形磨盤之間受碾壓而粉碎。粉碎過的物料被由磨機下方吸入的熱氣流帶入機體上方的分選機進行分離。合乎粒度要求的細粉隨氣流進入收集裝置，粗大顆粒則返回到碾磨區重受碾磨。它適于粉磨中硬 度以下的物料，如煤、石膏、石灰石和農藥等。
