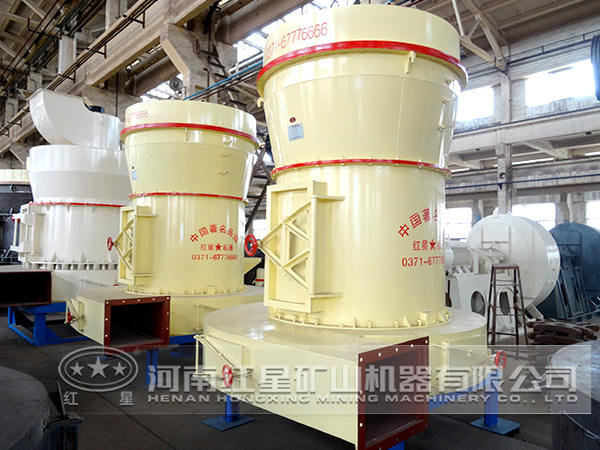

前面的文章中我們涉及到過擺式磨粉機（擺式磨）特點和用途等知識，今天我們主要介紹擺式磨粉機，擺式磨結構、特征介紹：擺式磨粉機（擺式磨）輥子的軸安裝于梅花架上，梅花架由傳動裝置而快速轉動。磨環是固定不動的。物料由機體側部通過給料機和溜槽給入機內，并在輥子和磨環之間，受到輥子的壓力和研磨。風流從固定盤下部以切線方向吹入，經過輥子同圓盤之間的研磨區，夾雜粉塵及粗粒向上吹動，排入安置于擺式磨機上部的分析機（選粉機或風力分級機）。梅花架上懸掛有3～6個輥子，繞機體中心軸線公轉，同時輥子本身又自轉。由于公轉時的離心力作用，輥子向外張開而壓緊于圓盤的磨環上。經給料部給入的物料一部分落到盤底，由鏟刀鏟上并送入輥子于圓盤之間，受到輥子的磨碎。鏟刀與梅花架連在一起，隨梅花架與輥子一起轉動，鏟刀是傾斜安裝的，每個輥子的前面有一把鏟刀，將物料鏟起，使物料形成一股物料流，連續送到輥子與圓盤之間。隨氣流自排料部排出的物料，在安裝于機體上部的分析機中進行分級。

分析機的分級效率是一項十分重要的工作指標，擺式磨粉機使用的是葉輪型分析機，由一臺單獨的電機帶動，電機可以無級調速。為了提高分級效率并在廣泛范圍內調節分級粒度，可以制成雙排式葉輪分析機。單排式葉輪分析機的分級粒度在60%—100目到95%—200目之間，雙排式葉輪分析級在60%—100目到99.9%—523目之間。

葉輪由轉盤和若干個經向葉片組成，它使上升的氣流產生旋轉運動。旋轉的離心力是粗粒向外層運動，脫離氣流，自動落到磨研區再度磨碎。葉輪轉速越高，分機粒度越細，而細粉（合格產品）隨氣流向上運動，排入旋風分離器，細粉在該處與氣流分離，凈化后的氣流經鼓風機返回擺式磨粉機（擺式磨）的返回風箱6。余量還要經過另一臺旋風分離器再度清除于風中的細粉塵后，排入大氣中?？梢韵驍[式磨粉機（擺式磨）中送入熱風，成為磨粉與干燥聯合裝置，許用的給料水分可達10%—20%，而產品水分接近于零。

如果增設干燥功能則需要增設下面設施

(1)以煤粉或煤氣為燃料的氣體加熱裝置，或采用空氣加熱器；

(2)第二除塵裝置（在旋風分離器之后），常用的是帶式除塵器，以捕集細塵；

(3)熱風鼓風機；

(4)溫度控制裝置，即使給料的水分有波動，它也能保持溫度恒定；這種磨粉與干燥聯合裝置，不僅省去對產品進行干燥的專門設備，而且由于熱風的攪拌作用，干燥效果較好。

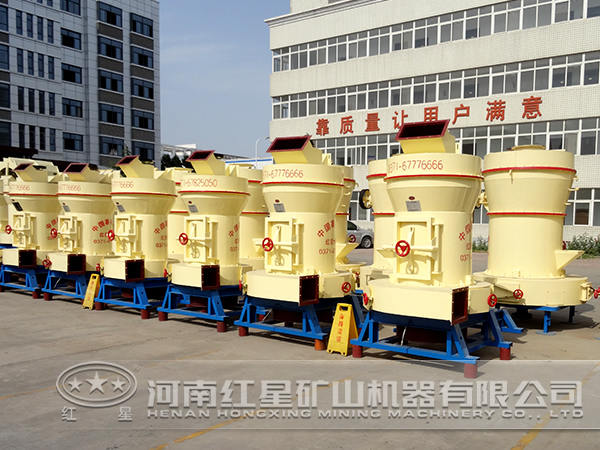

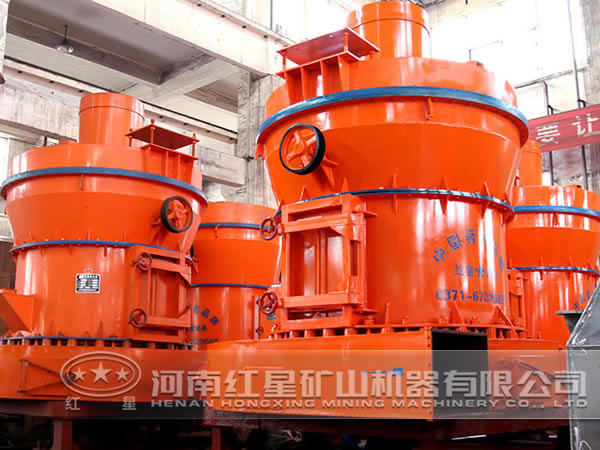

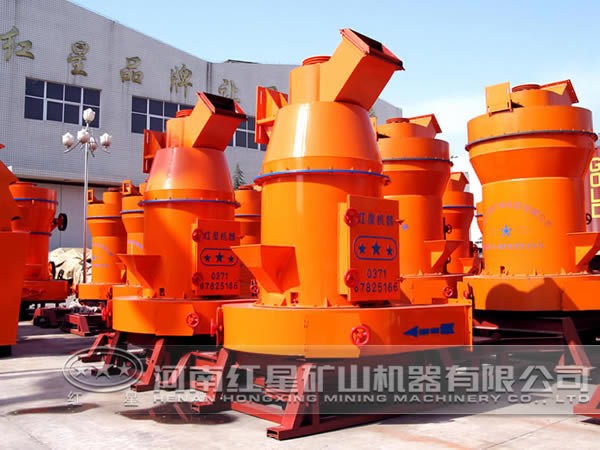

擺式磨粉機結構特征

（1）擺式磨粉機由于是立式結構，占地面積較小。

（2）擺式磨粉機的成套性強，從塊狀粉料到成品包裝，能獨立自成生產體系。

（3）經過擺式磨粉機研磨的成品粒度均能達到所需細度的99%通過，這是其他磨粉不能勝任的。

（4）由于采用了電磁振動給料機，易于調節，給料均勻，體積小重量輕，生油省電，使用維護方便。

（5） 電器采用集中控制，選型先進。

（6）主機傳動裝置采用密閉齒輪減速機，傳動平穩、運轉可靠，無滲漏油現象。

（7）主機鏟刀架磨損后便于更換，鏟刀架由上下兩部分組成，下部磨損后拆卸聯接螺栓可調換。。

（8）主機傳動部件，仍為帶輪帶動傳動軸通過一對傘形齒輪，驅動主軸旋轉，目前生產的擺式磨粉機，為下置式電機與傳動機構，取消了傳動系統，提高了效率，結構更緊湊。
