自循環超細磨粉機筒體結構介紹

作者：紅星機器 發表于： 2012-08-09 09:43:20

楊帥軍老師 紅星技術工程師

獲取報價

河南紅星機械針對我國的礦石物質的特點，結合我國的機械加工水平和耐磨材料的發展水平，研制開發出具有自主知識產權的新型超細粉碎設備——自循環超細磨粉機，超細磨粉機因市場因素逐漸滲入高技術領域，經小型試驗擴大試驗研究表明其結構設計合理，該設備是目前新型成套選礦設備的主要設備之一。目前我國的經濟基礎發展較為迅速，在這一良好的基礎條件下，開展工業化應用研究有望實現該設備與技術的產業化，對我國金屬礦山，水泥行業礦石的超細粉碎具有廣泛的應用前景。

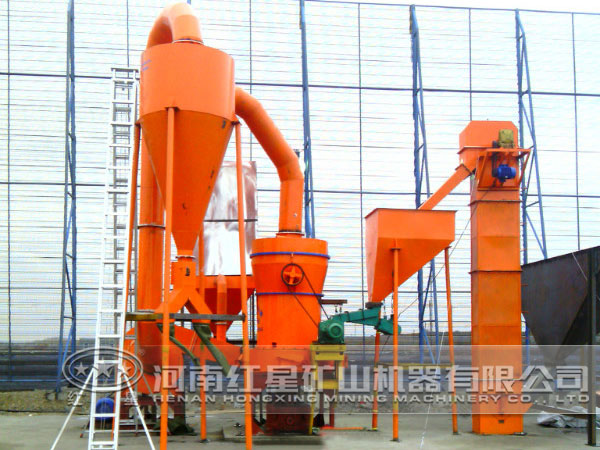

自循環超細磨粉機由大筒體、小滾筒、大筒體支承裝置、小滾筒支承裝置、傳動機構、給礦裝置、排礦裝置八部分組成。大筒體為鑄鋼厚壁筒，內面有耐磨襯板，外表面有滾圈、齒圈。大筒體長度大時，可由多段筒體用螺釘連接而成。大筒體通過滾圈支承在大筒體支承裝置上。電機帶動減速器，再通過齒輪帶動大筒體轉動。小輥筒為一錐臺形厚壁筒體，表面為耐磨襯板，半錐角由給礦粒度決定。小輥筒通過法蘭連接于主軸上，主軸兩端支承于小輥筒支承裝置上。電機帶動減速器，再通過主軸帶動小輥筒轉動。小輥筒位于大筒體的內部，大筒體與小輥筒之間的間隙通過小輥筒支承裝置中的螺桿調節。壓縮彈簧提供給小棍筒適當?shù)膲毫Γ部梢杂梢簤簷C構來代替壓縮彈簧。大筒體支撐裝置由機座，軸承，滾軸組成，各滾軸與大筒體的滾圈相接。小棍筒支撐裝置由支座，軸承座，壓縮彈簧組成，適當?shù)膲毫τ陕菝钡纳舷逻M行調節。
