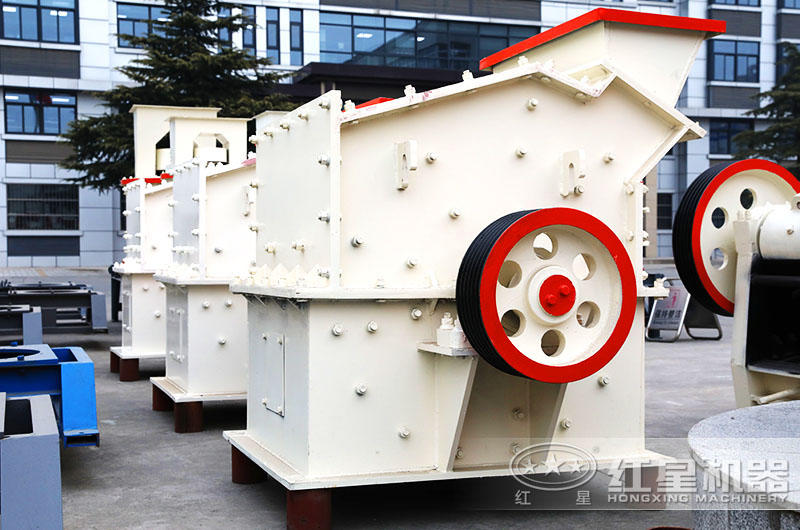

紅星細碎機產品優勢十分明顯，其中離心式粉碎機就是是一種高產率、細粉碎的設備。其廣泛應用于化工、染料、無線電、農藥、涂料等部門，對擠壓強度低于5000N/cm2的脆性物料進行粉碎，如滑石、立德粉、鈦白粉、氧化鐵、煤等。

離心式粉碎機主要結構特點

破碎腔、細碎腔和排料腔是離心式粉碎機的三個組成部分。其轉子部分由主軸上裝的一、二、三級刀片及風葉組成。電動機直接安裝在一級機架上，通過套筒軸與一級刀片直接驅動轉子高速旋轉。一級刀片安裝在粗碎腔內，刀片的右側與轉軸聯接，左側與電機套軸相連；二級、三級刀片安裝在細碎腔內，風葉安裝在排料腔。

離心式粉碎機工作原理

離心式粉碎機工作時，物料通過喂料系統連續均勻地由加料口進入粗碎腔中，受到高速回轉的一級刀片的沖擊，同時還受到風葉產生的氣流吸力作用。這兩種作用力促使物料被帶到錐形細碎腔中，依次受到二級刀片和三級刀片的再次粉碎。之后被吸入排料腔，并隨氣流從排料口排出粉碎機。

① 若要達到均勻給料和控制給料量，那么在一級機架的進料口，直接安裝圓盤給料器即可；②可通過調節刀片間隙和給料速度，來控制產品粒度。

需要注意的是，粉碎機排出的粉料必須通過產品回收系統收集，若尾氣中粉塵含量超標時，需設置袋式除塵器進行收塵，降低環境污染。
