雷蒙磨磨粉系統中風力系統的研究與分析

作者：紅星機器 發表于： 2013-03-29 11:01:13更新于： 2020-05-27 17:25:19

楊帥軍老師 紅星技術工程師

獲取報價

雷蒙磨粉機的組成結構一般由雷蒙磨(又稱主機)、鼓風機、大旋風分離器以及管道組成。風力系統是雷蒙磨系統的重要組成部分，本文將對風力系統作詳細的介紹。

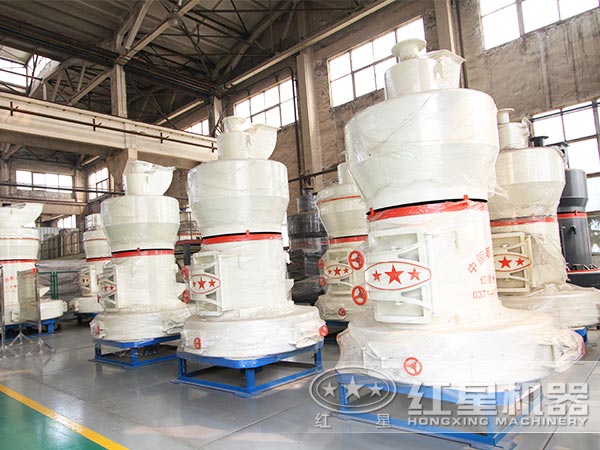

雷蒙磨粉機

風力環路中共有2個零壓面，即系統中壓力為零的點所組成的面，一個在鼓風機內，一個在雷蒙磨內。雷蒙磨加料口處于負壓區，因此零壓面在加料口下部，即懸輥和磨環（鋼圈）一帶。開機時，要先開風機后開主機，開機瞬間從加料口會冒出大量粉塵，須開機數分鐘后，加料口由正壓轉為負壓，粉塵才不再冒出。因此加料用星形給料器應密封，若有間隙，將冒風冒粉。此外，維修門也應密封，若其密封墊片磨損，應換新墊片，防止冒風冒粉。大旋風分離器底部卸料口應密封，當從卸料口處吸入空氣達到旋風分離器工作風量的10%~15%時，其收塵效率降到近似于零。一般大旋風分離器的收塵效率約為90%。

在環路系統中，全壓零壓面和靜壓零壓面二者之間有一定距離。這段距離內的阻力等于全壓零壓面與靜壓零壓面之間的壓力差。在移動的零壓面的計算中，必須使用全壓和全壓零壓面的概念。全壓零壓面和靜壓零壓面總是成雙出現的，若一個零壓面移動，則另一個零壓面就會跟著移動。當余風管阻力不大時，運行中零壓面在加料口以下，一般不需要移動零壓面。生產中應通過控制余風管的流量（控制余風管閘門）使全壓零壓面穩定地處于懸輥和磨環（鋼圈）處，當余風管的風量控制在合適的數量范圍時，阻力又不大于所列值，則可以不移動零壓面。當余風管采用阻力大的除塵器時，或因防塵要求高需要整個風力環路在負壓狀態下工作時，全壓零壓面需要由雷蒙磨內移到鼓風機出口附近，移到鼓風機內。
