重型板式給礦機

隨著國民經濟的飛速發展，各行各業對有色金屬的需求與日俱增。選礦作為有色金屬產業鏈的重要環節之一，愈來愈受到礦業工作者的重視。重型板式給礦機正確計量處理能力，以碎代磨節約能耗等作用。因此，破碎工段的重要任務之一，就是應穩定控制給礦機的速率。為此，紅星公司提出了用變頻器控制電機轉速來控制變量泵液壓沒流量，從而實現對液壓馬達速度的調節。

重型板式給礦機液壓控制原理

重型板式給礦機用赫隆液壓馬達驅動，以實現其低轉速，大扭矩的需求。液壓馬達的速度調節的實現采用液壓調速。由軸向柱塞變量泵出來的液壓沒通過電液比例閥進入液壓馬達，液壓馬達轉速由液壓流量控制，電液比例閥前后的壓力差被引入液壓變量泵控制機構，系統輸出流量根據壓力差的大小來自動調節。電位器控制電液比例閥的開度，當電液比例閥的度增大時，兩端壓力差變小，為保持兩端壓力差不變，通過的流量就要增大，變量泵輸出的流量就增加，反之，流量則減少。泵流量大液壓馬達轉速高，泵流量小液壓馬達轉速低。由電液控制實現無級調速。電液比例閥由PLC發出信號控制。

此調速度方法的優點是：操作簡單，容易實現。

不足：響應時間長。在連續生產過程中，不同的礦石于含泥不一樣，給礦的速度就需要及時調節，保證設備不因負荷過大而停機。采用液壓調整的方法因有響應時間長的不足，不能及時調節給礦速度。為了滿足生產的需要，提高設備的使用效率，我們?cè)诖颂岢隽死酶咿D(zhuǎn)矩的變頻器直接對油泵電機調整的速度調節方法。

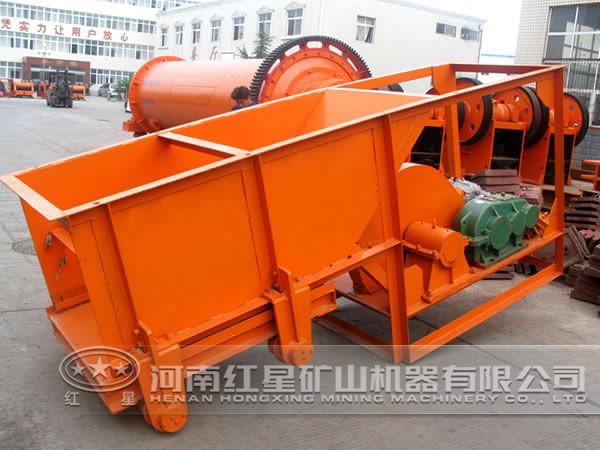

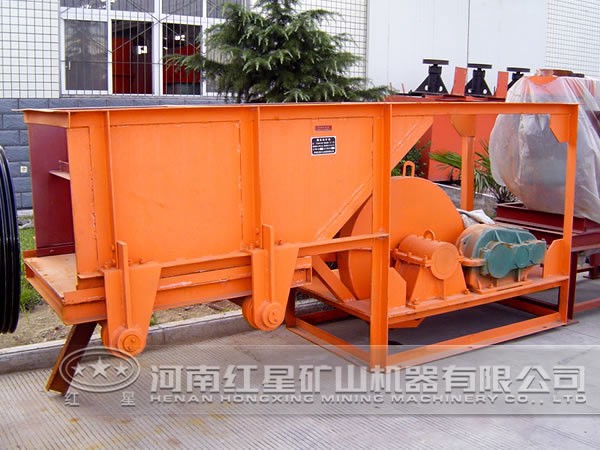

1060x1600槽式給礦機

槽式給礦機可以架設于地面，也可以吊裝在礦倉 卸料口上。槽底板作往復運動，其沖次為20-60次/min，沖程為20-200mm。沖程可由驅動裝置偏心輪進行適當調整，偏心距為沖程之半。據一些選礦廠生產實踐，對于粘性礦石，偏心距不應小于30mm。槽式給料機的槽體寬度約為給料粒度的2-2.5倍。槽式給料機，可滿足小于500mm粒度鐵礦石的給礦。常選用的規格是980*1240槽式給料機，其給料粒度為350-0mm，適于作為400*600鄂式破碎機的給料設備。

1060x1600槽式給礦機的應用范圍

槽式給礦機適用于冶金、礦山、保工、建筑、選礦、煤炭等工業部門，將塊狀物料由儲料倉輸送到受料裝置(不適宜輸送粉末狀態的物料)。河南紅星礦山設備有限公司本機適用于冶金、礦山、保工、建筑、選礦、煤炭等工業部門，將塊狀物料由儲料倉輸送到受料裝置(不適宜輸送粉末狀態的物料)。
