高強磨粉機整機粉磨物料過程

作者：紅星機器 發表于： 2013-09-07 15:45:46

楊帥軍老師 紅星技術工程師

獲取報價

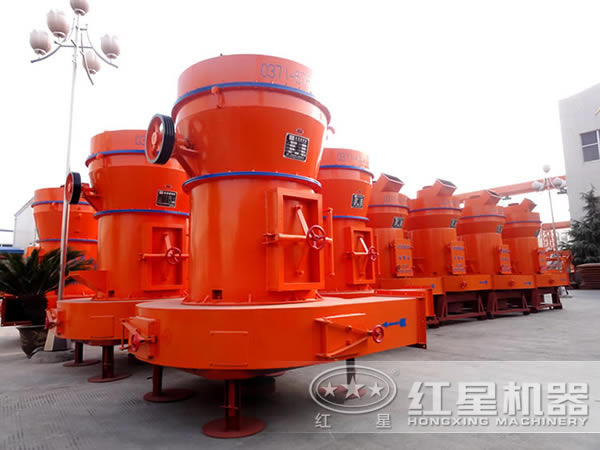

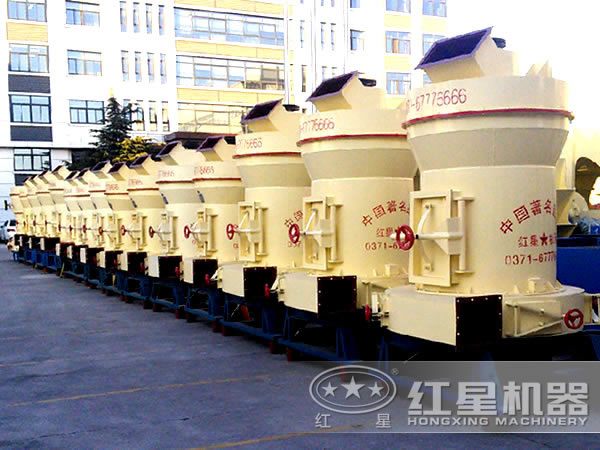

高強磨粉機適用于粉碎重晶石、石灰石、陶瓷、礦渣；適用于莫氏硬度不大于9.3級，濕度在6%以下的非易燃易爆的礦山、冶金、化工，建材等行業280多種物料的高細制粉加工；成品粒度在80-425目范圍調節通過機內增加的特殊裝置，可生產出30-80目的粗粉。高強磨粉機簡稱高強磨，是紅星機器推出的一種新型磨粉機。該大型磨粉機適用于大型火力發電廠脫硫和鋼廠脫硫。目前市場應用較廣的有：高強96、高強95、高強93、高強86、高強83等型號。

高強磨粉機整機工作過程（粉磨物料過程）：大塊狀物料經顎式破碎機破碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻、定量、連續地送入主機磨室內進行研磨，粉磨后的粉子被風機氣流帶走，經分析機進行分級，符合細度的粉子隨氣流經管道進入大旋風收集器內，進行分離收集，再經出粉管排出即為成品粉。氣流再由大旋風收集器上端回風管吸入鼓風機。本機整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。

1、在磨室內因被磨物料有一定的含水量，研磨時產生熱量導致磨室內氣體蒸發改變了氣流量。以及整機各管道結合處不密封，外界氣體被吸入，是循環氣流風量增加，為此通過調整風機和主機間的余風管來達到氣流的平衡，并將多余的氣體導入布袋除塵器內，把余氣帶入的細粉子收集下來，余氣被凈化后排出。

2、主機工作過程是通過傳動裝置帶動中心軸轉動，軸的上端連接著梅花架，架上裝有磨輥裝置并形成擺動支點，其不僅圍繞中心旋轉，同時磨輥在磨環內公轉的同時，磨輥本身因摩擦作用而自轉。梅花架下端裝有鏟刀系統，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料鏟拋喂入磨輥與磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，即由此而達到制粉目的。

高強磨粉機也有與眾不同的收粉系統。傳統磨粉機用大直徑短錐體的單筒旋風收塵器來實現固氣分離，用小直徑的旋風收塵器來回收余氣中的細粉。這種又粗又短的旋風收塵器對于回收325目以上的細粉效率較低，當粉體細到1250目時，收粉效率只有50% ~ 55%，這顯然不能滿足加工超細粉的要求。高強磨粉機采用小直徑長錐體的組合式高產旋風收塵器，它對1250目超細粉的回收效率高達95%以上，而對325目粉體的回收率可達99%。余粉的收集采用脈沖式濾袋收塵器，用引風機使風送循環系統處于負壓狀態，避免超細粉外泄。
