球磨機是磨礦生產線中必不可少的設備，但是在生產過程中，有時也會出現球磨機傳動裝置失效與傳動系統振動較大等現象。紅星機器的球磨機專家接下來就為大家講解球磨機傳動系統出現振動的原因及解決方法。

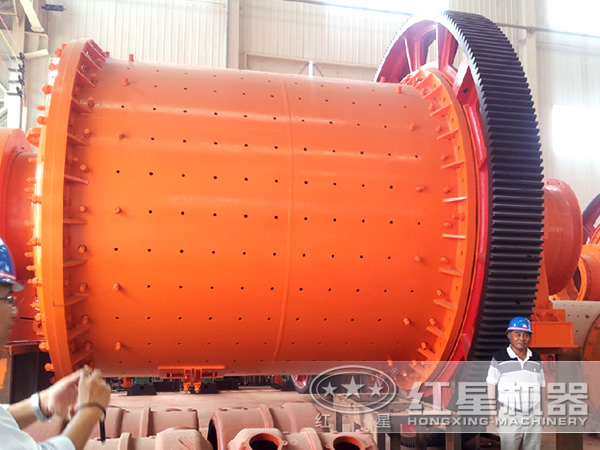

紅星球磨機的傳動方式是電動機經過減速機驅動小齒輪轉動，并嚙合固定筒殼端部的大齒圈而使筒體旋轉，高、低速軸采用尼龍柱銷聯軸器聯接。通過長期的使用觀察，紅星球磨機專家總結出了以下幾項引起球磨機傳動系統振動的主要原因及相應的解決方法。

一、小齒輪軸承磨損

小齒輪軸承兩側各有1個雙列調心滾子軸承，經過一段時間的運轉，軸承部件發生磨損，內、外圈和滾子之間的間隙增大，小齒輪軸旋轉時出現徑向跳動，引起齒輪副的齒頂間隙不斷變化，易產生沖擊震動和噪聲，齒輪的齒面磨損加劇。

對于上述狀況應定期更換軸承。判斷軸承是都磨損嚴重，首先應掌握軸承使用了多久，是否達到了使用壽命；每次更換新軸承的時間應留有記錄，以大致確定軸承需要更換的時間。另外，還可以通過撬動小齒輪的上、下活動量來觀察軸承的徑向間隙。

二、齒輪的齒廓間進入礦漿造成潤滑不良

球磨機屬于開式齒輪傳動，碎裝有齒輪內、外護罩，但是密封性能還是較差，靠近大齒圈的襯板螺栓發生松動時，漏出的礦漿很容易進入齒輪嚙合面，破壞齒面的潤滑油膜，產生很大的沖擊噪聲，傳動系統發生振動。

出現這種情況，應及時停機對齒輪進行清洗，并加重負荷開式齒輪油進行潤滑。同時可以采取預防措施：通過齒輪罩上的觀察孔檢查齒輪的潤滑狀況，保證齒輪潤滑良好；發現承辦螺栓處漏漿應及時停機，更換橡膠密封墊或緊固螺栓。

三、齒輪的齒面磨損嚴重

經過一段時間的運轉，小齒輪的上齒面首先磨出凹臺，齒側間隙增大，運轉時出現沖擊震動，并發生很大的撞擊聲，齒面之間的磨損加劇。

此時應及時更換小齒輪。在實際生產中為了節約成本，我們通常把小齒輪從軸上取下，反面后裝上，這樣又可以用上一段時間。

四、尼龍柱銷磨損

尼龍柱銷經過一定時間的運轉，圓柱表面出現磨損，直徑變小，嚴重的會出磨出凹臺，從而引起聯軸器半體的沖擊震動。此時應及時更換尼龍柱銷，避免造成聯軸器損壞。

五、傳動部位位移引起振動

球磨機經過長時間的運轉，傳動部位電動機、減速機、小齒輪軸承座的地腳螺栓有時會發生松動，傳動部件發生位移，使軸線不在同一直線上，從而發生振動。應停車對球磨機傳動系統進行檢測，重新找正傳動系統。

六、電動機匝間短路使轉速不穩定

運轉過程中出現電動機電流不穩定，同時大、小齒輪碎電流波動出現較大的周期性振動。

首先減少給礦量，若減少給礦量后依然存在，則說明不是超負荷運行引起的；接下來應停機檢查電動機，定子線圈出現短路也可能引起電動機轉速不穩，更換電動機即可。

以上是紅星機器球磨機專家對于球磨機傳動系統出現振動的原因分析及相應的解決方法，希望能夠幫助您快速解決球磨機傳動系統振動問題。
