水泥粉磨生產中開流磨的技術改造

作者：紅星機器 發表于： 2014-04-24 13:55:30

楊帥軍老師 紅星技術工程師

獲取報價

開流磨技術改造具體條件

開流高細、高產磨技術主要用于水泥粉磨。對原有磨機進行改造時，應具備以下工況條件：

⑴磨機直徑可大可小，即Φ1.5-3.8m均可，但磨機的長徑比少要＞2.5；

⑵入磨物料綜合水分2%；

⑶入磨物料粒度、研磨體裝載量、磨機運行等正常穩定；

⑷磨機通風良好，收塵與計量設備完好。

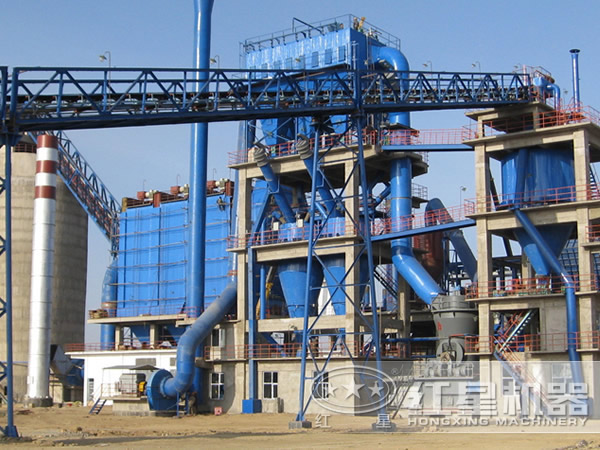

水泥磨

開流磨技術改造的主要內容

⑴襯板

經過長期生產實踐的檢驗，目前仍在使用的球磨機筒體襯板主要有11種形式。國外公司推出的襯板有逐漸統一的趨勢。一倉一般采用提升襯板即所謂的階梯襯板，二倉則采用分級襯板。但這種分級襯板不是國內常見的錐形分級襯板或平襯板加錐形分級襯板，而是兩種或者三種襯板的組合或復合體。經過優化組合或復合，一種襯板可發揮不同形式襯板的優勢，從而保證了將能量輸入裝球區，并盡量消除磨內死區。建議有關單位加大研究力度，為水泥廠提供性能更優越的襯板。在目前開流磨進行技術改造時，段倉一般都安裝活化襯板，有效地消除了“滯留帶”，激發和強化了研磨體的運動。

⑵隔倉板

對于隔倉裝置的改進，國內企業仍關注于篦板的耐磨、耐沖擊及防堵等方面，而對于隔倉裝置對磨內料、氣流的影響和控制作用重視不夠。通過分析比較，加大中心件通風面積對于加大整個隔倉裝置通風面積的影響大，也是可行的方案。因為無論加大篦板孔尺寸或增加開孔數量，都將對篦板強度及其對料球的控制作用產生較大影響。此外，改造老式中心件的另一個目的在于通過它來實現對物料流速的控制，從而方便靈活地調節磨內各倉中的料球比，控制物料磨內停留時間。

開流磨進行技術改造時，尾倉更換帶內篩分裝置的隔倉板，嚴格控制進入尾倉的小顆粒，使前倉的鋼球和尾倉的小段各自發揮破碎和研磨作用。

⑶研磨體

研磨體尺寸基于粉磨能力和喂料粒度，比較通用的是“兩頭小，中間大”的級配方案。因為各廠實際情況不同，磨內研磨體和物料運動情況極為復雜，以及物料性能的差異，很難找出普遍不平適用的規律，長期在實踐中摸索才是獲得合適級配的有效途徑。穩定的粉磨工藝條件在很大程度上取決于研磨體的材質。由于磨損消耗，研磨體的級配在磨機運轉過程中是不斷變化的，不同尺寸研磨體的磨損規律也不同。補球（段）只能保持裝載量相對平衡，不能保持級配始終如一。如果研磨體的硬度和耐磨性能差，在運轉過程中易發生變形和碎裂，不但影響粉磨效率，碎塊還會堵塞篦板孔，使隔倉裝置排料困難，磨內運行狀況惡化，因此，提高研磨體的質量才是磨機長期穩定工作的有力保證，否則，再合理的級配方案也是難于始終能達到預期效果的。

從經濟角度出發，研磨體損耗大，不僅影響粉磨能力，頻繁的停機補球?qū)е孪到y(tǒng)運轉率低和工況不穩定，還會直接造成粉磨成本提高。使用耐磨球雖說一次性投資較高，但其優異的性能可大大減輕清倉補球的工作強度，提高磨機粉磨能力，顯著降低粉磨成本，進而帶來可觀的經濟效益。在目前開流磨進行技術改造時，采用微型研磨體以強化尾倉的研磨能力。

⑷料段分離裝置

對于微型研磨體，有必要設計一個讓細粉順利出磨，但微型研磨體不致跑出磨外的出料篦板裝置。

⑸合理的工藝參數設置

改造后的高細高產磨，其工藝參數應根據生產的水泥品種、熟料的易磨性、混合材的品種和摻加比例、磨機規格等來設計磨機的倉位、研磨體的級配和確定細度的控制。

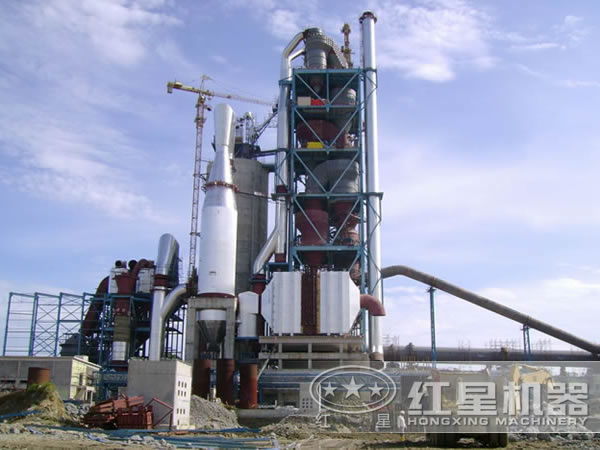

水泥磨
