礦用磨粉設備是在工業、冶金、建材、化工、耐火材料等很多行業都使用非常廣泛的一種機械設備，主要功能將各種礦石巖石進行磨粉處理，成為細粉。礦用磨粉設備不是指某一種設備，而是具有磨粉功能設備的一個統稱，按照不同的依據磨粉設備還可以分為很多種類。

一、按粉磨產品粒度不同，磨粉設備分為以下類型

1、粗粉磨粉機

粗粉磨粉機可將物料磨到0.1mm，將物料粒度大小控制在20-80目之間，解決了用戶對成品細度3毫米以下混合料的生產需求，廣泛應用于石英砂、硅砂、鑄造砂、磨具磨料砂等細砂行業的閉路生產線。高壓懸輥磨就屬于粗粉磨粉機，主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。

2、中粉磨粉機

中粉磨粉機可以將物料粒度控制在80-350目之間，物料細度介于粗粉磨粉機和細粉磨粉機之間，粒度不大不小，很少有廠家選擇，應用不是很廣。

3、細粉磨粉機

細粉磨粉機是經過改進的新型設備，可以將物料磨到0.06一0.1mm，物料粒度控制在350-500目之間。適用于粉磨石灰石，方解石，大理石，滑石，石膏，重晶石，瑩石，沸石，錳礦，鈦鐵礦，磷礦，膨潤土，淀粉，高嶺土等硬度在莫氏七級以下，濕度6%以下非易燃、易爆的物料。雷蒙磨粉機是典型的細粉磨粉機。

4、超細磨粉機

超細磨粉機是細、超細粉加工的主流設備，適用于莫氏九級以下，濕度6%以下的礦石等物料，可以將物料磨到0.004一0.02mm或更細，超細磨粉機的細度是可以達到3000目，是生產重鈣，輕鈣，滑石粉，方解石粉的得力設備。高壓微粉磨粉機屬于超細磨粉機之一，主要由主機，鼓風機，超細度分析機，成品旋風積粉器，布袋除塵器組成。

二、根據磨粉設備的物料不同，可分為以下類型

1、石頭磨粉機

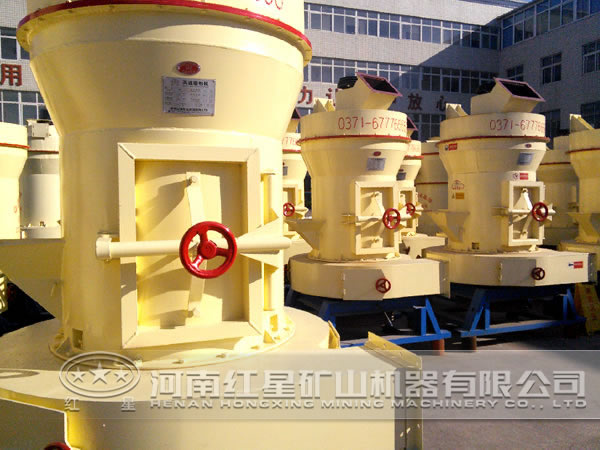

石頭磨粉機俗稱磨粉機、雷蒙磨粉機，是工業制粉行業常見的磨粉設備。作用的物料主要是各種巖石礦石，包括重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石等莫氏硬度小于7級，濕度在6%以下的300多種物料制粉加工，物料粒度在80—325目范圍內任意調節，最高可達600目。

2、灰鈣機

灰鈣機高產耐磨，自動排渣效果好，是磨灰鈣粉的較好設備，適用于石灰石、膩?zhàn)臃邸溲趸}、碳酸鈣等物料磨粉。物料粒度大小與超細磨粉機一致。

3、鋁灰分離機

鋁灰分離機的主要用途是提煉回收金屬鋁，生產堿式氯化鋁凈水劑，生產電解鋁廠接頭料代替部分除渣劑，生產煉鋼廠精煉爐用脫硫、脫氧劑，以及生產建筑行業用高強砂漿。

三、根據磨粉原理的不同，可以分為六大類

1、縱擺磨粉機

縱擺式磨粉機的工作原理：當主電機動力經齒輪減速機減速后，驅動中心軸及固定在中心軸上的梅花架旋轉時，磨輥在離心力的作用下繞中心軸旋轉，同時也繞縱擔軸平行擺動，使得磨輥向外平行壓緊磨環，從而保證磨輥和磨環以大的面接觸。同時磨輥繞磨輥軸自轉，使鏟刀鏟起的物料在其間達到粉碎和研磨作用，粉碎后的粉末被鼓風機的氣流吹到主機上方的分析機進行篩分，粒度過粗者仍落入主機腔內重磨，粒度合乎要求的隨風流進入大旋風收集器，收集后經出粉管排出即為成品。

2、懸擺磨粉機

懸擺磨粉機的工作原理：當主電機動力經齒輪減速機減速后，驅動中心軸及固定在中心軸上的梅花架旋轉，鉸接懸掛在梅花架上的磨輥總成繞中心軸旋轉，同時磨輥繞磨輥軸自轉，在離心力的作用下，磨輥向外擺動壓緊磨環，使鏟刀鏟起的物料在其間達到粉碎和研磨作用，粉碎后的粉末被鼓風機的氣流吹到主機上方的分析機進行篩分，粒度過粗者仍落入主機腔內重磨，粒度合乎要求的隨風流進入大旋風收集器，收集后經出粉管排出即為成品。

3、高壓微粉機

高壓微粉磨粉機的工作原理：物料送入主機研磨室，后被鏟刀鏟起，進入磨輥和磨環之間被碾壓揉搓，風機將風吹入磨室內，吹起粉末到分析機內，進行風選，細度合格的物料隨著氣流進入成品旋風集粉器與空氣分離，物料從出料口。沒要達到一定細度的物料則重新返回研磨室進行粉磨。

4、直通離心磨粉機

直通離心磨粉機的工作原理：電動機通過三角帶輪與中心軸帶動磨輥吊架旋轉，通過軸承與擺軸吊裝的磨輥隨著磨輥吊架轉動的同時，沿磨環內圓滾動。除塵風機使磨機的進出口形成負壓，無粉塵污染，同時排除機內的熱量。

5、超壓梯形磨粉機

超壓梯形磨粉機的工作原理：主機通過減速機帶動中心軸轉動，軸的上端聯結著梅花架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸回轉，還圍繞磨環公轉，磨輥本身因摩擦作用而自轉。梅花架下裝有鏟刀系統，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，由此而達到制粉目的。

6、三環中速磨粉機

三環微粉磨粉機的工作原理：主機電動機通過減速器帶動主軸及各層轉盤旋轉，轉盤通過柱銷帶動幾十個環輥在磨環滾道內滾動并旋轉。大塊物料經錘式破碎機破碎成小顆粒后由提升機送入儲料倉，電磁振動給料機將物料均勻的送到上轉盤的中部，物料在離心力的作用下散向圓周邊，并落入磨環的滾道內被環滾沖壓、滾碾、研磨而粉碎，物料經第一層粉碎后又落入第二層及第三層，高壓離心風機的抽吸作用將外部空氣吸入機內，并將經過第三層粉碎后的粗粉帶入選粉機內。選粉機內旋轉的渦輪所產生的渦流使粗顆粒物料回落重磨，細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品，而帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機及消聲器排出。

我們只有充分了解不同類型的磨粉機才能選擇適合自己的設備，河南紅星機器有限公司專業生產各種磨粉機，歡迎您前來咨詢購買。
