基于雷蒙磨結構存在的問題及改造

作者：紅星機器 發表于： 2015-01-31 10:33:15

楊帥軍老師 紅星技術工程師

獲取報價

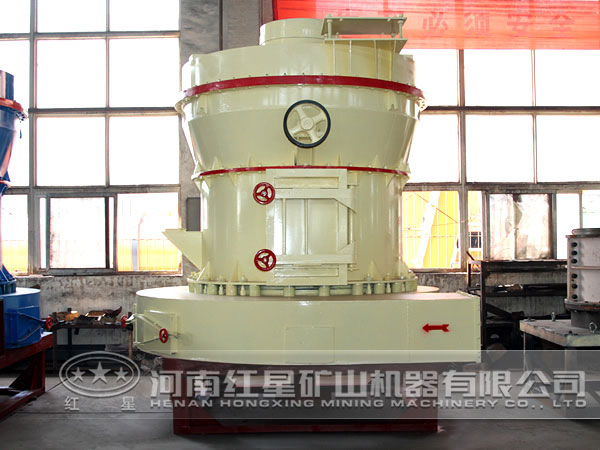

雷蒙磨粉機，簡稱雷蒙磨或者雷蒙機，是一種懸輥式圓盤固定型盤磨機，屬于中等轉速的細磨型設備。其作用主要是對煤炭、非金屬礦、玻璃、陶瓷、水泥、石膏和化肥等中硬度以下物料的磨碎，不適宜用來磨碎高濕度和易燃易爆物料。雷蒙磨粉機加工成品粒度可以在120目～325目范圍內任意調節。

雷蒙磨粉機結構組成

現有技術中的雷蒙機由雷蒙主機、分析機、旋風分離器、鼓風機、布袋除塵器、余風機、管道裝置及電控設備組成。

雷蒙主機經進風管與旋風分離器相連，旋風分離器再經回流風管與鼓風機相連，鼓風機再通過循環風管與雷蒙主機相連，在循環風管上還連有余風管，余風管另外一端與布袋除塵器相連，布袋除塵器再經出風管與余風機相連。

雷蒙磨粉機磨粉流程

物料由提升機直接輸送到磨前儲料斗，經電磁振動給料器把物料定量、均勻、連續地送入主機進行研磨。主機通過傳動裝置帶動中心軸轉動，中心軸的上端連接著一個主要零部件一一梅花架，梅花架上裝有磨輥裝置形成一個活動支點，它不僅圍繞著中心軸公轉，同時磨輥本身因摩擦而自轉。梅花架下端裝有鏟刀裝置其位置正好和磨輥錯開，鏟刀在轉動過程中把送入雷蒙主機的物料拋向磨輥與磨環之間，形成一個墊料層，在磨輥公轉時所產生的離心力和自轉時對磨環產生的壓力下，物料即被逐漸粉碎。

雷蒙磨粉機工作過程存在的問題

（1）要保證旋風分離器的正常運行，主風路循環系統的風速控制必須符合旋風分離器的要求，不能太高，否則旋風分離不徹底將導致整個風路系統固含量大副增加，從而增加系統負荷。

（2）由于主風路循環系統的氣固分離不徹底，部分已經研磨合格的物料經過鼓風機被再次送入雷蒙機，直接造成鼓風機葉輪的嚴重磨損和雷蒙機的產能降低，管路易堵塞。

（3）余風管前段時常處于正壓狀態，會造成噴粉，影響現場工作環境。

雷蒙磨粉機系統經改造后的效果

（1）解決原來系統循環風量和風速不足的問題。

（2）解決原來系統氣固分離不徹底，管路易堵的問題，鼓風機葉輪易磨損的問題。

（3）解決現場粉塵大，操作環境差的問題。雖然單位時間能耗有所上升，但產能提高2-3倍左右，單位產品能耗隨之降低，并且由于循環風路系統的氣固分離能力明顯提升，現場環境有明顯改善。

經過改進后的雷蒙磨粉機各方面性能更加成熟強大，更進一步提高了產能，降低了生產能耗，工作環境也由原來的臟亂差轉變?yōu)榫G色環保的生產空間，取得了較大的經濟效益和環保效益。以上便是紅星廠家分享的雷蒙磨粉機研發經驗，更多詳情歡迎咨詢紅星機器廠家。
