紅星不可逆錘式破碎機工作原理

作者：紅星機器 發表于： 2012-03-10 15:16:00

楊帥軍老師 紅星技術工程師

獲取報價

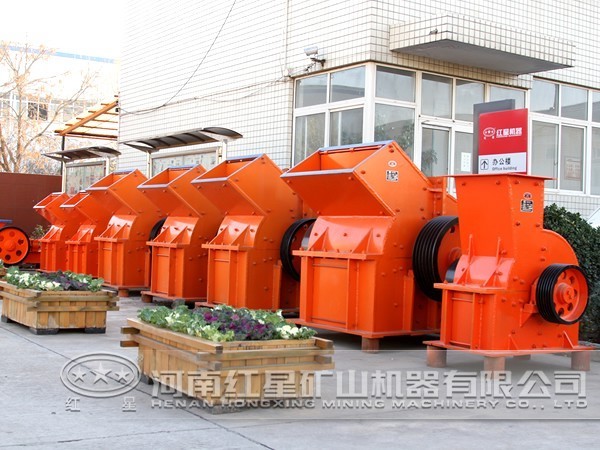

紅星機械生產的不可逆錘式破碎機構造簡單，維修保養方便。主要是由傳動部、轉子、主軸承、箅條和機殼等幾部分組成。設備啟動時通過彈性聯軸節直接帶動轉子轉動。轉子主軸承安裝在機殼的外面可以保持滾動軸承的清潔度，防止灰塵或其他雜物落入軸承中，可對軸承起到很好的密封作用。不可逆錘式破碎機的機殼是用鋼板焊接而成的，呈箱型結構。給料口位于機殼的上方，在機殼內壁與被破碎物料發生摩擦或承受沖擊的地方鑲有襯板，防止機殼磨損，延長機械壽命。

眾所周知，錘式破碎機的工作部分主要是建立在按照一定規律鉸在轉盤上的錘子上的，當轉盤高速旋轉時會產生離心力和旋轉力，錘子在這兩種力的作用下打擊破碎腔內的礦石物料，將其破碎。而與此同時礦石物與機內襯板相撞擊以及礦石物料自身的撞擊，形成復合破碎的作用，加速物料的破碎速度。

紅星介紹不可逆錘式破碎機轉子是由主軸、圓盤以及錘頭等零件共同組成的。安裝在主軸上的圓盤有11個。錘頭銷孔與圓盤銷孔之間夾裝銷套（套在銷軸上），并用銷軸端部的螺帽旋緊，以防銷套轉動。主軸的左端裝有一個飛輪，目的是為了減少轉子回轉的不均勻性，增大錘頭打擊物料的能量。該設備的轉子只能順著一個方向旋轉，當錘子端部磨損到一定程度影響破碎物料時，必須停車調換錘子的方向或更換新的錘子。
