新型超細雷蒙磨和傳統雷蒙磨的比較

作者：紅星機器 發表于： 2010-12-14 17:01:03更新于： 2020-05-21 11:08:35

楊帥軍老師 紅星技術工程師

獲取報價

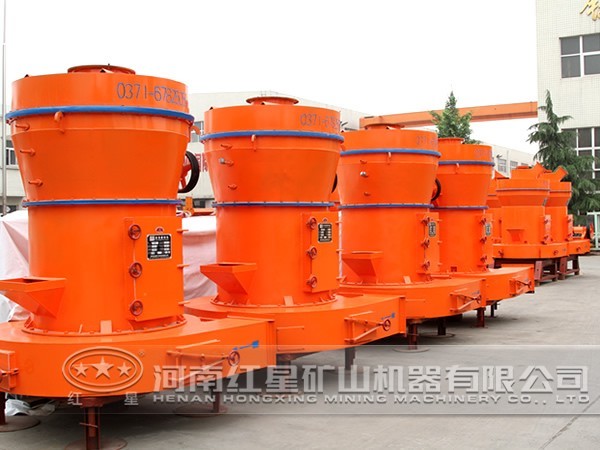

雷蒙磨簡介

雷蒙磨又名雷蒙機，磨機，雷磨機，英文全稱：Raymond mill，是一種應用廣泛的磨粉設備。雷蒙磨是一種廣泛應用與礦山，水泥廠，化工廠的粉磨設備，是非金屬礦物深加工的重要設備之一。因雷蒙磨性能穩定、適應性強、性價比高，自引進我國20多年來，已被普及應用于非金屬礦物的加工。但是，隨著近年來非金屬礦物質在超細粉體應用領域的廣泛發展，下游企業對非金屬礦產品的要求越來越高。特別是對對產品細度有了更高的要求。這使得傳統雷蒙磨顯得力不從心。

雷蒙磨存在一些問題

傳統雷蒙磨存在的問題特別是磨粉機的除塵問題一直困擾著礦物加工企業和設備制造廠家。這些問題主要表現在:

1、產品細度低,普通雷蒙磨的細度一般在500目以下，這些設備只能占領較低端的粉體應用市場。

2、機械故障率高，耗電大、噪音大，排放污染大

3、系統效率低，產品的收集系統分離效果不理想，大量的細粉得不到有效的收集而在系統內重復循環造成動力浪費

4、主機風箱風道設計有失誤，進入研磨區物料中的較大顆粒和未來得及研磨碎的顆粒經常被拋進風箱聚集在蝸箱尾部，并不斷向前延伸，使過風量逐漸減少，易造成塞車，不出粉或少出粉，影響產量。

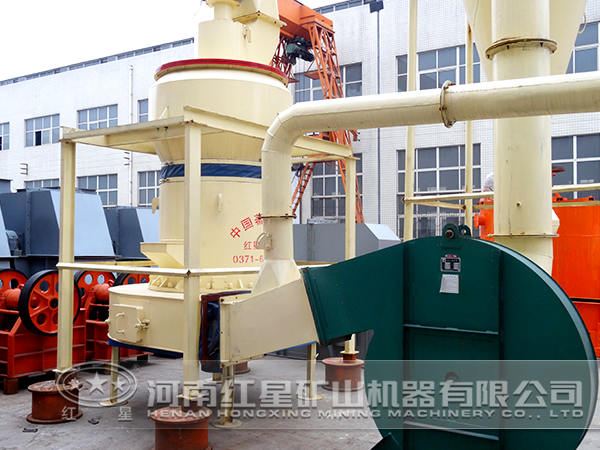

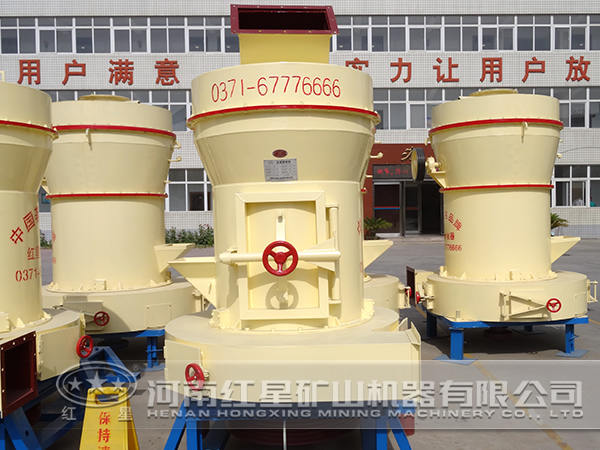

新型超細雷蒙磨的工藝特點

我廠根據多年來所掌握的超細粉體設備加工技術，對上述問題進行了徹底的技術革新。我們?cè)谑褂脗鹘y(tǒng)雷蒙磨機時候發現，雷蒙磨在加工方解石類礦粉時，325目礦粉中含有大量的10um超細礦粉，如果可以將其分離并擴大產量，將大幅度提高收益。為此我們對雷蒙磨結構進行了大量更新改造：對主機傳統方式進行了改進，對主軸和梅花架進行了有利于穩定的結構改造，使其運行平穩；將分析機傳統部分由腔內拖式，改為腔外垂吊傳動腔內旋轉兩隔離，從而增強了其工作的穩定性、耐用性。在粉碎區部，使待研磨物料始終聚集在研磨粉碎區內進行有效加工，提高了研磨效率，我們還對磨輥結構進行了更新，使磨輥輪和磨輥軸可以可以互補運轉。在自轉的同時也可以公轉。使其功效和耐用性更強。并能在更大的研磨力和更高的運轉速度下工作。在通風部分，將風箱和風道均由原水平底改為向中心傾斜30度，形成斗狀，確保風箱、風道始終暢通無堵塞，從而風量始終保持所需，主機磨粉處于高率。在整個系統設計上，由傳統的二級收集改為四級收集。一二級收集用循環負壓鎖閉式收集，無粉塵溢出，三四級收集采用可控溢出干濕串聯收集，減少粉塵溢出。整個系統在收集到超細粉的同時，減少了對周圍環境的污染。

采用以上新型雷蒙磨機可以對方解石、白云石、滑石、高齡土、重晶石、金紅石、螢石等非金屬礦物進行超細研磨。經實踐檢驗，選用進料尺寸為25mm的方解石進行研磨，當細度調整到1250目(10um)時，產量可達到400kg/h,而輸入功率只需要23kw.比傳統的雷蒙磨具有明顯更高的性價比。
