根據對磨粉機的工作原理分析，選擇了變頻調速喂料和軋距自動調節作為小型磨粉機自動控制的對象。

自動控制系統構成

1、喂料控制部分：電容桿式料位傳感器、變頻器、同步電機和測速傳感器。

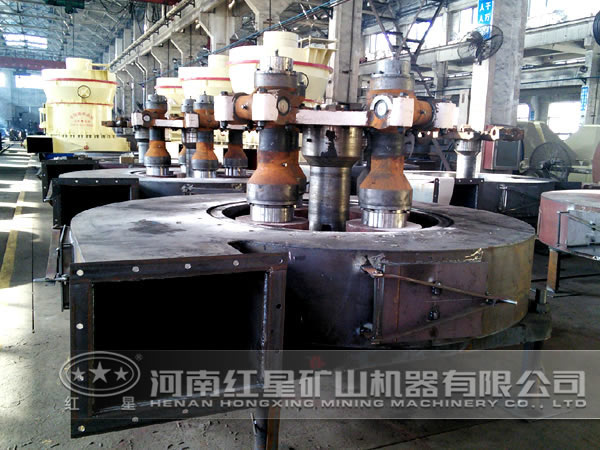

2、磨輥控制部分：無刷直流電動機、滾珠絲杠、位移傳感器、壓力傳感器和電機負荷傳感器。

3、控制箱體：電源，各種接口、端子、驅動器，及各功能電路板。

4、中文顯示操作盒：防塵薄膜鍵盤，液晶顯示屏，MSP430F149 單片機及外圍接口電路。

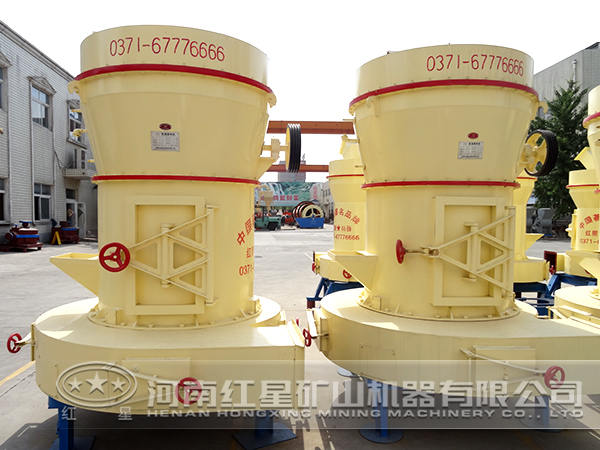

自動控制系統總體方案設計

根據控制系統需要完成的功能，將系統分為以下幾個模塊：

1、CPU 模塊

2、變頻調速喂料控制模塊

3、軋距自動調節控制模塊

4、磨輥驅動電機電流采樣模塊

5、鍵盤模塊

6、顯示模塊

系統技術要求

1、實現變頻調速喂料閉環控制，調速范圍為 30~300r/m（喂料前輥）。能實時監測喂料輥轉速，發生堵轉或未轉動，提示報警并使磨輥離閘。

2、電動執行磨輥離合，軋距恒定。左右軋距能分別設定、調整，并能在運行中得到響應執行，設定精度 0.01mm，控制精度±0.02mm；

3、實現帶背光中文液晶顯示，能顯示自診斷信息、各種狀態及各種故障。上電后在各種狀態下都能調閱、設置、調整參數，且運行狀態下也能得到響應執行；

4、能夠監測磨輥驅動電機的吸收功率；

5、實現 3 種工作狀態、3 種運行方式，而且3種工作方式可在一定條件下直接或間接進行不停機轉換。

6、具備和傳統電控柜連接的接口，以及各種運行狀態輸出接口。
