解釋錘式破碎機錘軸斷裂的原因

作者：紅星機器 發表于： 2013-11-07 13:08:31

楊帥軍老師 紅星技術工程師

獲取報價

錘式破碎機在破碎礦石物的過程中需要高速回轉的沖擊力，因此對于錘頭和相關部件的磨損傷害較大，在錘式破碎機的維修保養工作中，如何解決錘式破碎機錘頭磨損的問題一直是常見也是客戶關心的問題之一。除錘頭之外轉子上的其他零部件也要精心保養，以保證破碎設備的正常運轉和工作質量。

錘式破碎機應用范圍

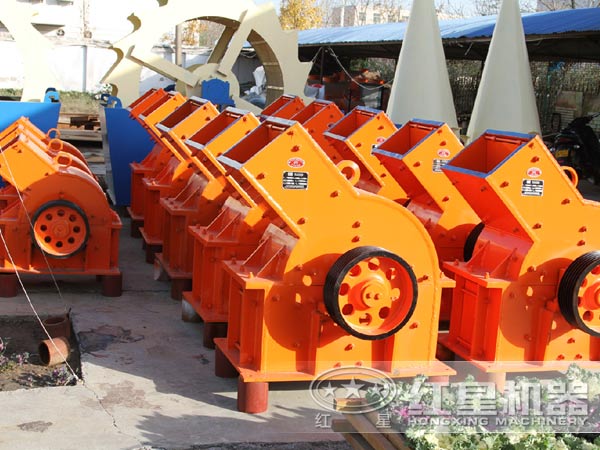

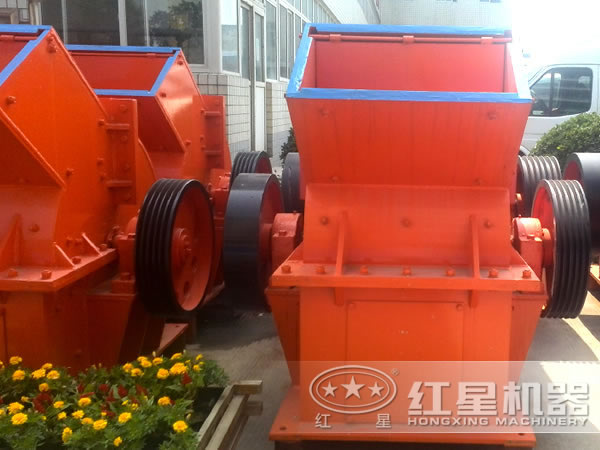

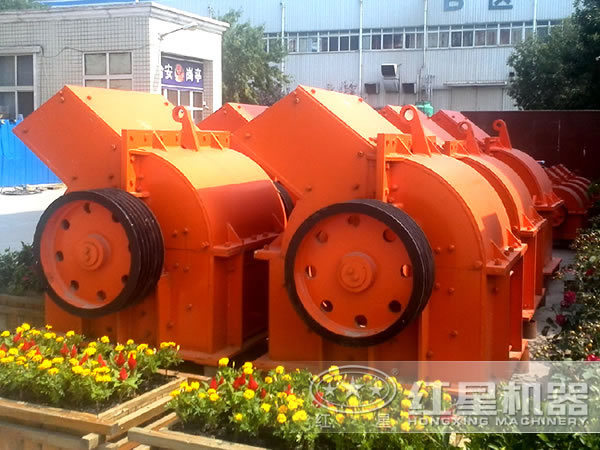

錘式破碎機是一種新型高產破碎機器，在選礦、水電、高速公路等很多行業中均有廣泛應用。在其運行過程中，錘軸斷裂是一個較常見的故障，故障原因及解決辦法詳見下文分析。

錘式破碎機運行過程中，遇到難破物料，錘頭邊沖擊邊后退；當錘頭脫離料塊時，由于轉子離心力作用，錘頭沿錘軸旋轉，錘軸受錘頭旋轉的摩擦力，當錘軸兩邊擋坎穩定可靠時，此摩擦力即是錘軸所受的主要剪切力。當大塊石灰石數量較多時，錘頭的退縮旋轉運動愈頻繁，產生的摩擦力達到錘軸的剪斷極限而造成錘軸斷裂。錘軸上的錘頭數量越多，斷裂機會越大，故該廠均發生在上三個錘頭的錘軸上，上兩個錘頭的錘軸均未斷裂。

錘式破碎機現象

錘式破碎機錘軸斷裂在設備正常運行時一般不易發現，出現此故障現象一般為：

1）由于錘軸在設計上采用剪斷點在錘頭寬度方向兩邊，因而上三個錘頭的錘軸如斷裂在兩邊部錘頭內側，使得邊部錘頭軸只剩外錘盤為其支撐點，故外錘盤處斷裂錘軸將產生歪斜，破碎機在停（啟）時，錘頭與錘盤將產生不同于正常停（啟）機的金屬摩擦聲。

2）正常檢查時，對比錘軸兩邊缺口，如位置不一，則已斷裂；或拆開錘軸擋塊，采用自制專用扳手轉動軸一方，如另一方不動或轉動位置不一致則已斷裂。

故障排除方法

1）先將斷裂錘軸上的錘頭旋出錘盤。

2）采用大錘頭打擊法試一下錘軸是否能夠順利打出，如不行，則設計專用拉具依靠錘軸螺栓孔拉出。
