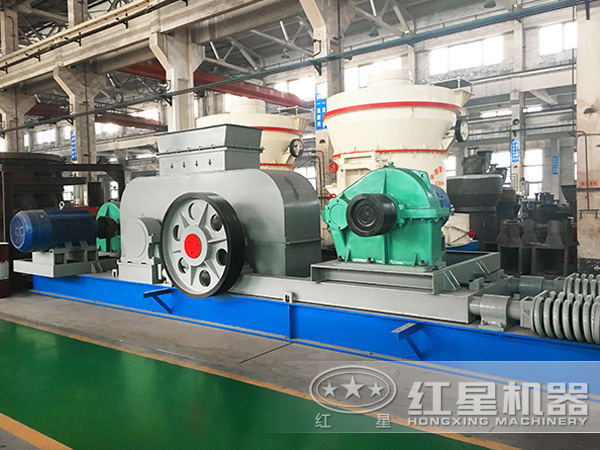

齒輥式破碎機是煤炭破碎過程中的常用設備，隨著現代煤炭行業的發展，對于破碎設備的產量及生產技術提出了更高的要求，為此，我們紅星破碎機廠家通過分析研究，打造了全新結構設計的煤用篩分型齒輥式破碎機。

新型篩分破碎機的工作原理

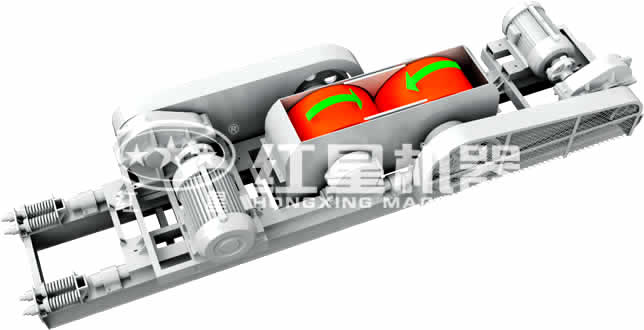

新型篩分破碎機的工作原理：在物料落入破碎機雙輥之間后先對較大粒度的物料進行初步破碎，至物料尺寸能被破碎輥咬住。物料被輥?zhàn)由系钠扑辇X咬住，進行沖擊剪切破碎，然后進行拉伸破碎，接著物料隨破碎齒旋轉逐步被推向齒輥間。隨著輥?zhàn)拥霓D(zhuǎn)動，齒間包容的體積是逐漸由大變小，然后再增大的過程。不滿足出料要求的物料隨著被包容體積逐漸減小而被強行壓碎或剪碎，破碎后的物料就從兩齒輥之間的縫隙排出。

入料中粒度小于齒間間隙的部分，可通過齒間和梳齒板直接快速排出，從而實現篩分和破碎的雙重目的。由于雙齒輥均為固定式，遇到過硬的物料時也可以強制破碎，從而避免了老式齒輥破碎機超粒的現象，也有利于減少輥式破碎機的磨損。

新型齒輥式破碎機的結構設計

新型破碎齒的設計是在吸收消化國內外先進破碎技術的基礎上，研究本國國情和工業背景的前提下提出的。

本設計的新型篩分破碎機，破碎輥沿軸向裝有10個齒環，在每個齒環上有4個大輥齒，輥齒與齒環采用整體鑄造工藝連接在一起，齒形和尺寸都符合剪力作用原則而設計，為特殊齒形的大齒，各齒環上的大輥齒沿軸向螺旋布置，箱體測板裝有可調節梳齒，剔掉夾在齒間或粘在齒間的物料，使破碎機不會因夾料堵塞，降低工作效率。

篩分破碎機的主機采用箱形結構，破碎箱與底座采用螺緊后焊接，而電動機直接用螺栓擰在底座上。破碎齒通過鍵與軸相連，熱裝后緊固在軸上。為了克服技術缺陷，提供一種新型破碎齒，可有效解決破碎齒硬度和韌性不夠造成破碎齒使用壽命短，破碎效果差，不易加工和成本高的問題。

主要特點是：

①處理能力大，結構緊湊，體積??；

②結構簡單、維修方便；

③具有篩分、破碎的雙重功效，避免了進入破碎機的物料攙雜破碎的缺陷，過粉率低；

④正常工作后運行平穩可靠；

⑤破碎效率高，耐磨性好，壽命長；

⑥成本低，有效減少了環境污染。新齒形的設計既融合了理論上的指導，又有實踐經驗作為有效支持，貫徹了國家對采煤業“黑色煤炭，綠色開采”的指導思想，將在以后的應用中發揮更大的作用。

新型破碎齒的應用不僅提高了設備的處理能力，降低了過粉率，而且破碎過程中對物料沒有劇烈的沖擊、摔打等作用，由于應力釋放孔的存在，使破碎后的物料隱藏裂縫及參與應力較小，降低了隨后在存儲、加工過程中的二次破碎的幾率，從而保證了產品的有效粒度。

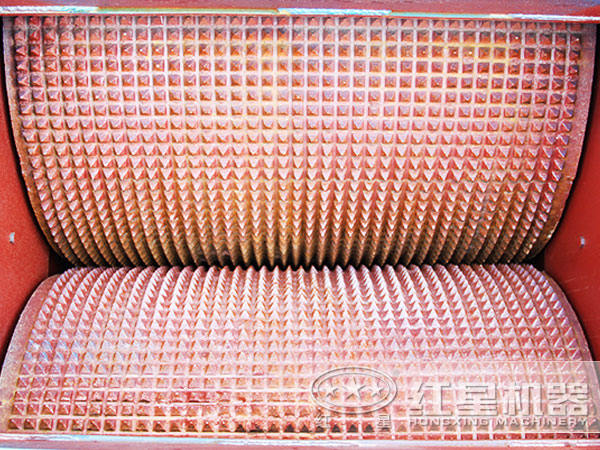

齒輥設計創新點

破碎機齒輥部位是破碎機的核心，其性能好壞直接決定了破碎機的質量，因此破碎機齒輥的設計是重中之重。我們紅星機械通過分析研究，設計了一種新型實用的破碎機齒輥結構。它相比于原來老式的破碎機齒輥有如下創新：

1、科學合理選擇破碎機對輥形式，將小于200mm的物料直接送入溜煤眼，大塊煤矸進行破碎，增大破碎能力，減低了能量損耗。

2、采用二次澆鑄技術將破碎輥齒做成片式整體機構，解決了破碎機輥齒與固定座容易脫落的難題，并且保證了輥齒的強度和耐磨性能。

通過以上對齒輥式破碎機的結構設計之后，能夠大大提高設備在選礦廠的工作效率，有效避免了傳統設備存在的不足，技術上升到新的水平。紅星齒輥破碎機在破碎機中獨具魅力，歡迎前來我公司咨詢選購設備。
