紅星專家用三維建模技術制造錘式破碎機

作者：紅星機器 發表于： 2013-12-10 10:50:34更新于： 2019-09-25 14:04:56

楊帥軍老師 紅星技術工程師

獲取報價

錘式破碎機的發展速度快，設備造價低，工作性能好，是水泥，建材，化工等行業常用的生產設備之一。該機是運用高速回轉的沖擊力破碎物料的。轉子在裝配或檢修完后會進行靜平衡試驗以確保機器的正常運轉。安裝在轉子上的零件都是經過精確的加工的，轉子在機器工作運轉時必須保持高度平衡，如果有不平衡現象發生，則會直接導致機器運轉中產生劇烈的振動，縮短零件的壽命，引起廠房振動。

錘頭磨損比較快，是錘式破碎機的易損件。錘頭在制作時注重耐磨性，大多數廠家選用高錳鋼和含鉻耐磨合金鋼作為制造錘頭的原料，由于制造成本較高，所以在錘頭受到磨損時一般會用鑄鐵焊條進行堆焊，恢復原狀和錘頭功能，從而節省優質鋼材，降低維修成本。在需要更換錘頭時，一定要按相對位置成對地更換，否則將引起轉子回轉不平衡，產生振動，使軸承過早損壞，縮短機器的使用壽命。錘頭形狀也比較多，由于錘頭的的重心離懸掛中心的距離遠，破碎物料的效果好，一面磨損后還可以調換另一面繼續使用。在制造錘頭時，應力求所有錘頭的重量相等，偏差應在±0.5kg內。以求轉子保持平衡。

錘式破碎機設計過程中或投入生產使用前都要進行相應的仿真設計階段。河南紅星機器錘式破碎機破碎礦石過程仿真形象逼真．通過仿真過程我們可以能清楚地看到錘式破碎機破碎礦石過程的整體狀況及工作原理：根據仿真電機與錘式破碎機之間的連接與裝配以及傳送帶的運動過程，我們可以地觀察工作時各設備之間的裝配關系。

錘式破碎機在設計制造過程中常常使用三維建模技術，以此來清楚的觀察設備各部件的結合是否合理，能否順利的完成工作任務。建模時首先進行零件和部件的建模。部件建模包括機架部件、偏心軸部件、錘頭等部件，綜合進行裝配建模，觀察設備的整體設計效果。

在錘式破碎機的三維總裝配中．紅星機器專家運用了自底向上的裝配體設計思想。所謂自底向上就是利用已經建立好的零件設計裝配體。裝配體的設計猶如一個裝配車間，我們只需利用已加工完成的零件，根據部件所在的不同位置和裝配約束關系，將每個部件裝配完成，形成整個設備。為了在仿真過程中觀察到設備的動態運轉過程。我們在進行總裝配之前，首先要分清楚設備的零件中哪些為不動件，哪些是可動件。一般的不動零件可裝配成設備的機架部件，而為了清楚地通過仿真過程了解設備的具體工作情況，我們也會盡可能的將破碎機進行簡化，在仿真設置過程中將一些調節的螺栓設置為不動件。

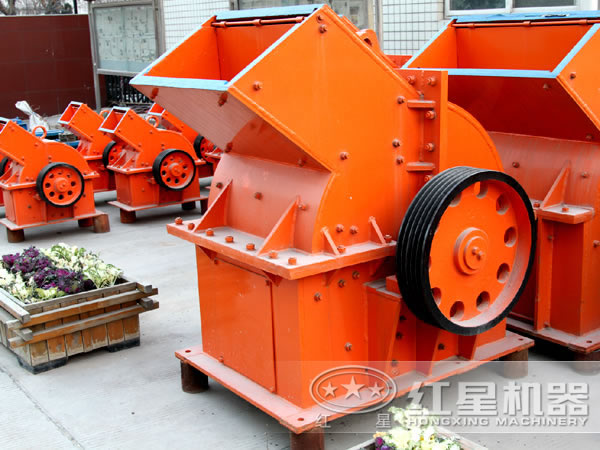

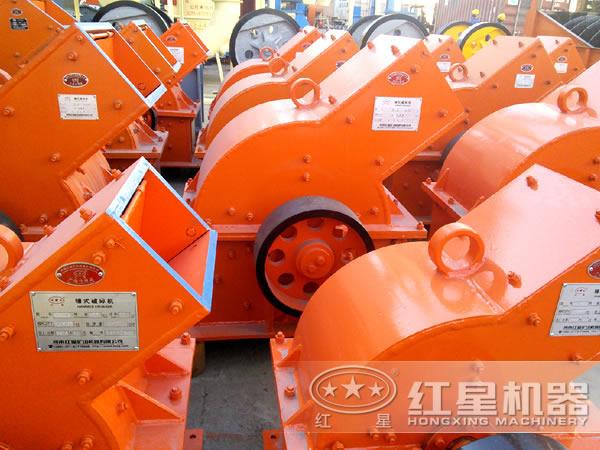

紅星礦機通過采用先進技術和生產材料生產的錘式破碎機低耗節能，使用范圍廣泛，粉碎比大，深受國內外廣大用戶的好評!我廠生產的錘式破碎機主要工作部件為帶有錘子的轉子。轉子由主軸、圓盤、銷軸和錘子組成。適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等行業對中等硬度及脆性物料進行細碎。該設備可根據用戶要求調整蓖條間隙，改變出料粒度，以滿足不同用戶的不同需求。
